Phân biệt MCB, MCCB, RCCB, RCBO, ELCB, RCD, ACB và VCB

Trong mọi hệ thống điện dân dụng và công nghiệp, CB (Circuit Breaker) không chỉ đóng vai trò đóng/ngắt mạch điện mà còn là thiết bị bảo vệ an toàn, giúp chống quá tải, ngắn mạch và rò điện. Tuy nhiên, các loại CB như MCB, MCCB, RCCB, RCBO, ELCB, RCD, ACB và VCB thường dễ gây nhầm lẫn do tên gọi và hình thức tương đối giống nhau.

Bài viết dưới đây, Hoàng Lâm Khang sẽ giúp bạn phân biệt nhanh – đúng – dễ hiểu để lựa chọn thiết bị phù hợp cho từng ứng dụng.

1. Phân biệt MCB và MCCB

MCB và MCCB là hai dòng CB không có chức năng chống giật, nhiệm vụ chính là bảo vệ quá tải và ngắn mạch.

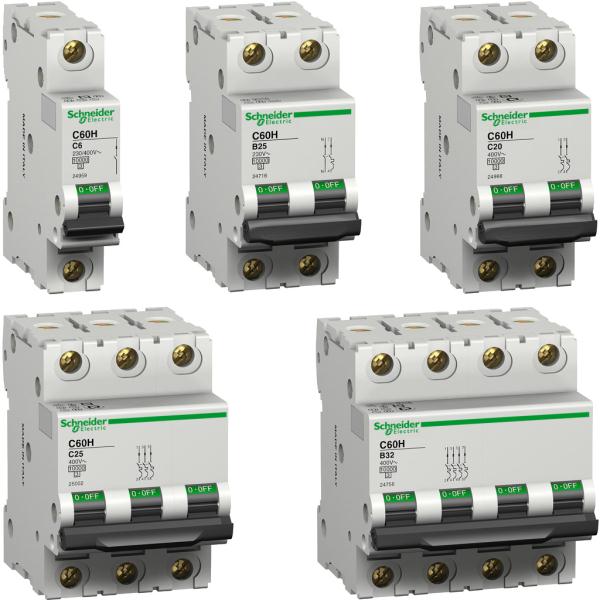

🔹 MCB (Miniature Circuit Breaker)

• Thường gọi là aptomat tép
• Kích thước nhỏ, lắp trên thanh ray
• Dòng định mức phổ biến: 6A – 63A
• Dùng cho điện dân dụng: nhà ở, căn hộ, văn phòng nhỏ

🔹 MCCB (Moulded Case Circuit Breaker)

• Còn gọi là aptomat khối
• Kích thước lớn, dòng chịu tải cao
• Dòng định mức: 16A – 2500A
• Dùng trong tủ điện công nghiệp, nhà xưởng, trạm điện

👉 Kết luận:
MCB phù hợp tải nhỏ – MCCB dùng cho tải lớn, hệ thống công suất cao.

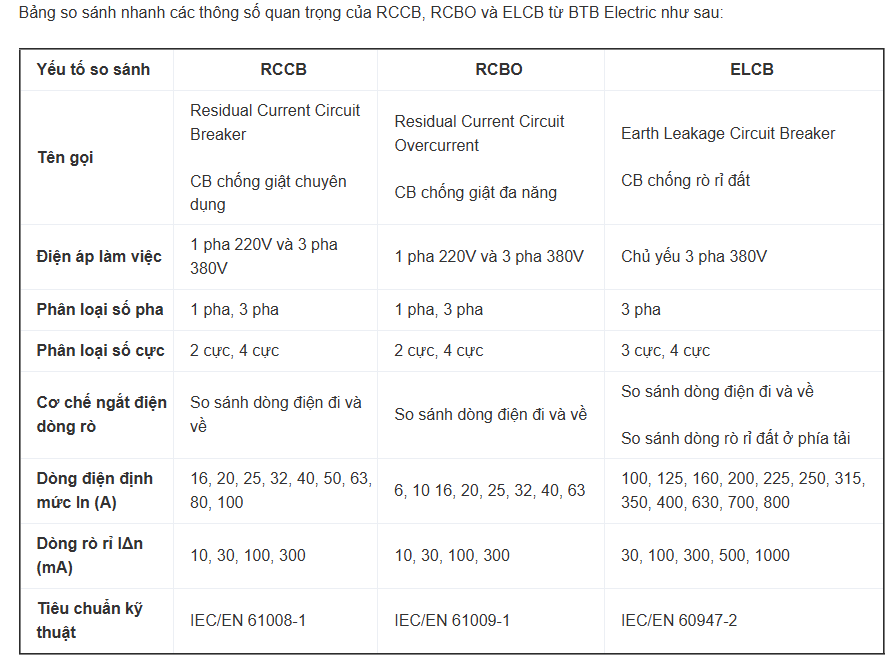

2. Phân biệt RCCB, RCBO, ELCB và RCD

Đây là nhóm CB có chức năng chống giật – chống dòng rò, giúp bảo vệ con người và phòng chống cháy nổ.

🔹 RCD (Residual Current Device)

• Là thiết bị phát hiện dòng rò
• Thường được tích hợp trong RCCB, RCBO, ELCB

🔹 RCCB (Residual Current Circuit Breaker)

• Chỉ có chức năng chống rò – chống giật
• Không bảo vệ quá tải, ngắn mạch
• Dùng phổ biến trong nhà ở, công trình dân dụng

🔹 RCBO

• Kết hợp RCCB + MCB
• Có đủ 3 chức năng: chống rò – quá tải – ngắn mạch
• Giải pháp gọn gàng, an toàn cao
• Phù hợp cả dân dụng và công nghiệp

🔹 ELCB (Earth Leakage Circuit Breaker)

• Chống rò rỉ điện xuống đất
• Thường dùng cho bình nóng lạnh, thiết bị công suất lớn
• Kích thước lớn hơn RCBO

👉 Kết luận nhanh:

Chỉ chống giật → RCCB

Chống giật + quá tải → RCBO

Chống rò đất chuyên dụng → ELCB

3. Phân biệt ACB và VCB

ACB và VCB là thiết bị đóng cắt công suất rất lớn, dùng trong hệ thống điện đầu nguồn.

🔹 ACB (Air Circuit Breaker)

• Máy cắt không khí
• Dùng cho tủ điện hạ thế, sau máy biến áp
• Dễ bảo trì, chi phí đầu tư thấp

🔹 VCB (Vacuum Circuit Breaker)

• Máy cắt chân không
• Dùng trong hệ thống trung thế
• Dập hồ quang nhanh, tuổi thọ cao, ít tiếng ồn

👉 So sánh:

ACB: phổ biến, dễ sửa, giá thấp

VCB: hiệu suất cao, bền, chi phí đầu tư cao hơn

4. Cách chọn CB phù hợp nhu cầu

• Nhà ở, văn phòng: MCB, RCCB hoặc RCBO
• Nhà xưởng, máy móc: MCCB, RCBO
• Thiết bị cần chống giật cao: RCCB, ELCB
• Hệ thống điện lớn: ACB, VCB
• Việc chọn đúng loại CB không chỉ giúp hệ thống vận hành ổn định mà còn đảm bảo an toàn cho người và tài sản.
